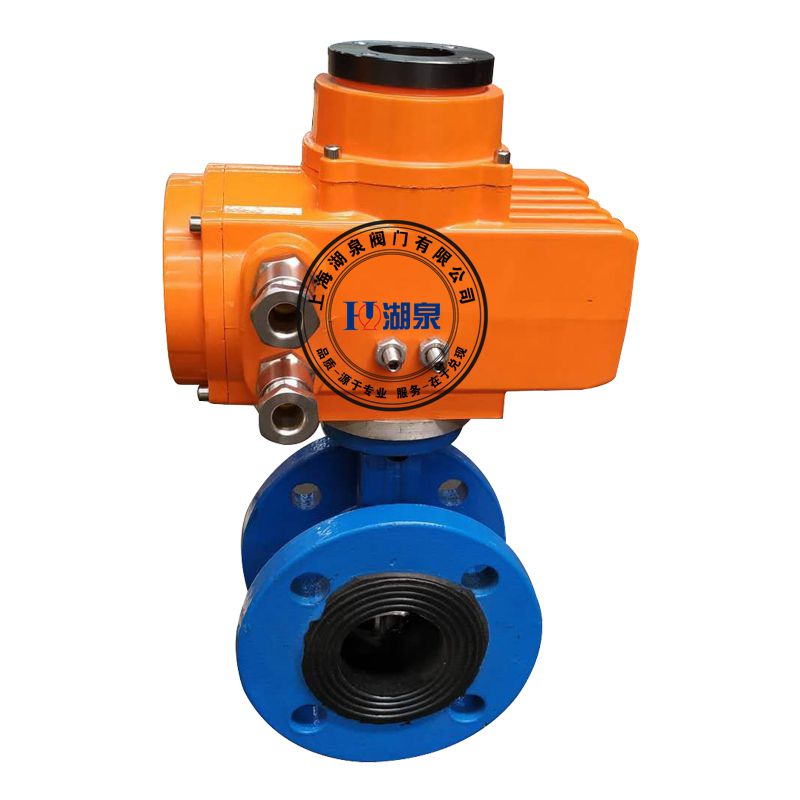

產品名稱：dn50/65/80電動蝶閥[ 2020-04-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn50/65/80電動蝶閥產品說明
上海湖泉閥門有限公司生產的dn50/65/80電動蝶閥是一種通過電源信號控制蝶閥開關的閥門，它客服了普通蝶閥對介質適應性差的缺點，選置不同的閥體以及不同材質的蝶板，以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。以廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。

二、dn50/65/80電動蝶閥產品特點
1、密封性能優良，零件加工性能優越。
2、橡膠密封圈可以安置在閥體上，也可以安置在蝶板上。
3、安裝方便，立式，臥式安裝均可。
4、密封副材料的多樣性，可適用各種不同介質。
5、流量特性趨于線性，調節性能可靠。
6、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
7、智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等設備輸出的標準信號，實現對閥門開度的智能控制和精確定位。
8、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。

三、dn50/65/80電動蝶閥產品主要零部件材料
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼雙相不銹鋼板
閥座：天然橡膠、三元乙丙、橡膠
閥體材質：鑄鐵、球鐵、不銹鋼、銅合金、鋁合金
蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金
閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等

四、dn50/65/80電動蝶閥產品安裝注意事項及維護說明
1、先檢查閥門的通道和密封面是否留有雜物，如果有要及時進行清除。
2、安裝前，電動蝶閥最好處于關閉狀態，焊接時最好用蓋板擋住閥門通道，避免有雜物損傷密封面。
3、應按照使用說明書進行，根據接線圖進行安裝、操作、調試、接線。
4、先清理閥腔和密封面，不允許有污物附著而影響密封性能。使用時定期清洗密封面及絲桿加注潤滑油。
5、清理閥腔的同時要清理(清洗)所要安裝之管道內雜質，以防止污物雜質軋傷密封面而影響密封性能。
6、暫不使用本閥時，應存放在干燥室內，二端通徑堵塞，不準將產品任意堆放，以免損傷產品的有關零件。

五、dn50/65/80電動蝶閥產品主要外形連接尺寸

DN	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	伸縮長度 L	L1	L2	L3	L4	電動設置型號
mm	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	伸縮長度 L	L1	L2	L3	L4	電動設置型號
50	80	112	248	163	138	151	103	185	103	297	QB10-1
65	95	112	248	188	152	170	103	185	103	297	QB10-1
80	98	130	248	192	162	177	103	185	103	297	QB10-1
100	114	142	248	215	175	205	103	185	103	297	QB10-1
125	128	174	248	230	185	215	103	185	103	297	QB20-1
150	139	180	333	240	195	225	103	185	103	297	QB20-1
200	174	225	333	265	215	245	103	185	103	297	QB60-1
250	215	266	342	295	235	260	103	185	103	292	QB60-1
300	245	290	342	302	252	282	118	322	118	250	QB120-1
350	270	320	342	321	271	301	118	322	118	250	QB120-1
400	305	400	342	333	283	313	118	322	118	250	QB250-1
450	325	425	342	354	304	334	118	322	118	250	QB250-1
500	360	480	342	366	316	346	118	322	118	250	QB250-1
600	445	520	415	418	368	398	190	322	155	362	QB500-0.5
700	505	582	415	445	395	425	190	377	155	362	QB500-0.5
800	560	620	365	475	425	455	245	681	190	482	ZA60
900	630	715	365	505	455	485	245	766	268	370	ZA60
1000	680	760	365	515	465	495	245	766	268	370	ZA60
1200	795	905	396	562	512	542	245	879	268	405	ZA120
1400	900	1000	396	592	542	572	355	983	368	430	ZA120
1600	1110	1160	460	636	586	616	355	1121	368	500	ZA240
1800	1124	1247	460	680	630	660	355	1121	368	500	ZA240
2000	1292	1367	460	730	680	710	393	1204	435	530	ZA240
