產品名稱： DN300電動閘閥Z961Y一體化閥門電動裝置[ 2024-08-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

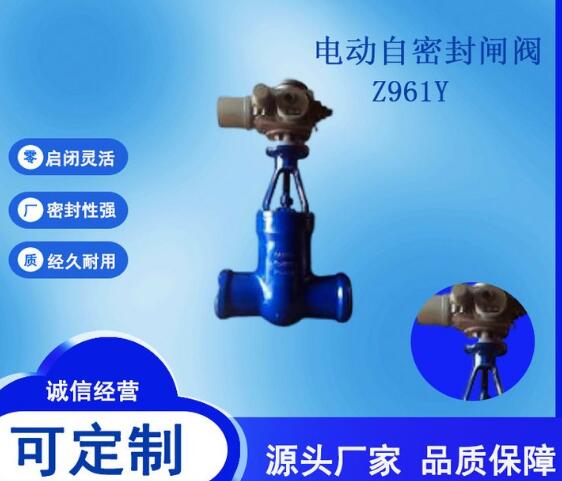

一、DN300電動閘閥Z961Y 一體化閥門電動裝置介紹

上海湖泉閥門集團有限公司高溫高壓電動閘閥應用范圍：磅級電站閘閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、導熱油、蒸汽等。閘板與閥座密封面采用司太立-stellite鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。動焊接閘閥是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。Z961Y電站閘閥主要是作為水、蒸汽管路上的啟閉裝置，用于切斷或接通管路中的介質。使用時應全開或是全閉，不能作調節閥使用。電站閘閥工作原理：按順時針轉動手輪或閥桿螺母，閥桿帶動閘板下行，使密封面吻合，切通道，即為關閉；反之則為開啟。

二、DN300電動閘閥Z961Y-16C 產品技術說明

產品型號		試驗壓力(MPa)		工作壓力(MPa)	工作溫度(℃)	適用介質
產品型號		強度試驗	密封試驗/上密封實驗	工作壓力(MPa)	工作溫度(℃)	適用介質
Z960Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z960Y-320	32	48.0	36.0	-	≤425	水、蒸汽
Z960Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽
Z960Y-P54170	-	48.0	36.0	P5417	≤540	蒸汽

三、DN300電動閘閥Z961Y-16C產品零部件

零件名稱	材料牌號Material designation
閥體	WCB	WC6	WC9
閥板	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼(增強柔性石墨)	S軟鋼	F軟鋼
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母	45(ZCuZn25A16Fe3Mn3)
四開環	1Cr13	20Cr1MoVA
