產品展示Products show

固定球閥閥門首頁 > 產品展示 > 球閥 > 固定球閥 >

產品名稱：固定式電動球閥廠家Q947F-16C dn400[ 2022-08-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

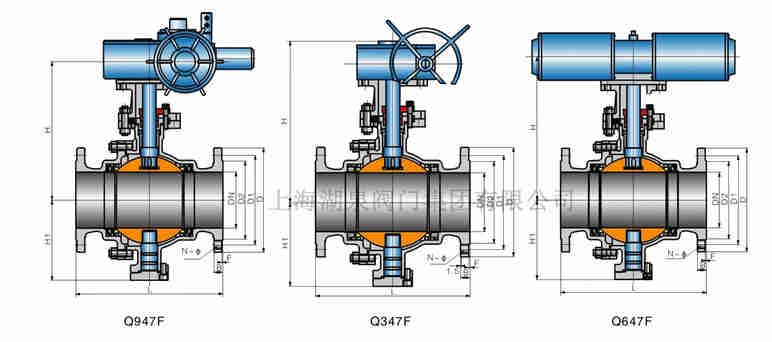

結構圖片

一、固定式電動球閥廠家Q947F-16C dn400產品介紹

上海湖泉閥門集團有限公司Q947F-16C dn400固定式電動球閥是由固定球閥、支架、電動執行機構和附加設施等部件通過螺栓螺母連接起來，經過安裝調試后成為電動固定球閥。其使用電能作為動力來接通電動執行機構驅動閥門，實現閥的開關、調節動作。適用于長輸管線和通常工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特別考慮，適用于各種腐蝕性和非腐蝕性介質。它與起浮球閥比較，作業時，閥前流體壓力在球體上發生的作用力全部傳遞給軸承，不會使球體向閥座移動，因此閥座不會接受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封功能安穩、運用壽命長，適用于高壓、大口徑場合。領先的繃簧預閥座組件，具有自緊特性，實現上游密封。

固定式電動球閥廠家Q947F-16C dn400

二、固定式電動球閥廠家Q947F-16C dn400產品特點

1、采用固定球設計，磨擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作輕便。
2、采用全通徑或縮徑設計，流通阻力小。
3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
4、每個球閥都有兩個可動密封座，兩個方向也能密封，因而安裝時不須考慮介質的流向。
5、在閥桿與閥體及閥桿與球體之間設置導電彈簧，制止靜電打火點燃易燃介質。
6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

三、固定式電動球閥廠家Q947F-16C dn400產品技術參數

產品型號	Q47F-16C -420	Q47F-16P -420P	Q47F-16R -420R	Q47Y-16C -420	Q47Y-16P -420P	Q47Y-16R -420R
產品型號	Q47F-150LbC -2500Lb	Q47F-150LbP -2500LbP	Q47F-150LbR -2500LbR	Q47Y-150LbC -2500Lb	Q47Y-150LbP -2500LbP	Q47Y-150LbR -2500LbR
閥體/閥蓋	A105	F304	F316	A105	F304	F316
球體	A105+ENP	F304	F316	2Cr13氮化	F304氮化	F316氮化
閥桿/固定軸	1Cr13	304	316	1Cr13	304	316
密封圈	PTFE/RPTFE/PPL/尼龍			石墨	石墨	石墨
閥座	1Cr13	F304	F316	1Cr13+STL	F304+STL	F316+STL
填料	石墨	Q947H防爆電動固定式球閥	石墨	石墨	石墨	石墨
適用介質	水、油、蒸汽等	酸堿等腐蝕性介質		含固體顆粒或高溫介質
適用溫度	-29-200℃			-29-425℃	-29-600℃
蝸輪鍛鋼固定球閥	Q后插入“3”表示，示例：Q347F-16C			Q后插入“3”表示，示例：Q347Y-16C
氣動鍛鋼固定球閥	Q后插入“6”表示，示例：Q647F-64C			Q后插入“6”表示，示例：Q647Y-25C
電動鍛鋼固定球閥	Q后插入“9”表示，示例：Q947F-16P			Q后插入“9”表示，示例：Q947Y-16P

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360

公稱壓力	公稱通徑	L	H(mm)				重量
公稱壓力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6 2.5	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930
