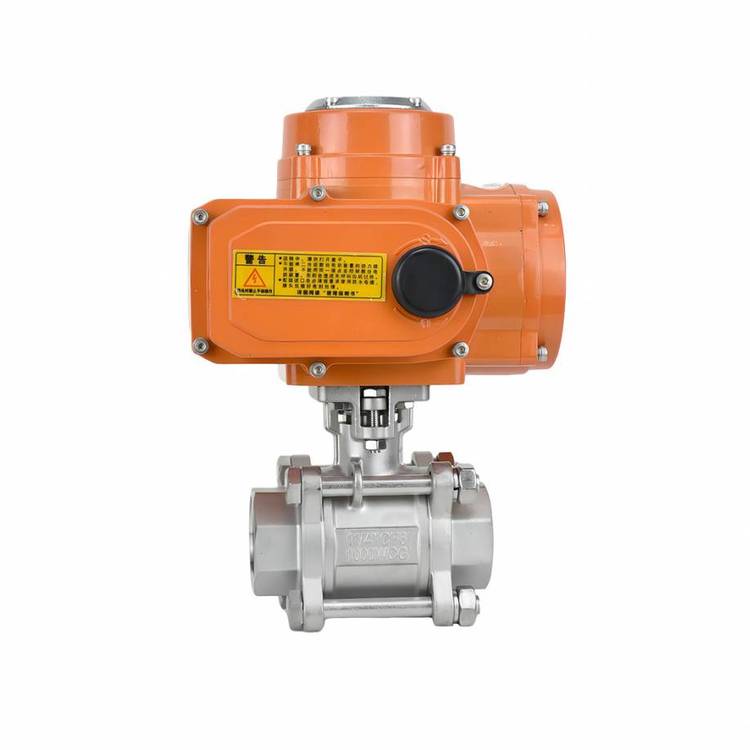

產品名稱：Q911F-16P dn50不銹鋼內螺紋二片式電動球閥[ 2023-09-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Q911F-16P dn50不銹鋼內螺紋二片式電動球閥介紹

上海湖泉閥門集團有限公司電動二片式螺紋球閥由主閥體和副閥體兩部分組成,所以稱為二片式球閥,是我們常用的一種球閥。球芯、閥座、閥桿裝入主閥體后,副閥體通過螺紋或螺栓與主閥體連接起來。二片式球閥...內螺紋球閥、小球閥。兩片式高平臺球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等,廣泛用于石油、化工、冶金、輕工、造紙、電...可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源。它根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整（PID調節），以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用*的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。

二、Q911F-16P dn50不銹鋼內螺紋二片式電動球閥技術參數

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	酸等腐蝕性介質	醋酸等腐蝕介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質
適用工況	適用溫度	-29～180°C（增強聚四氟乙烯）、-29～300°C（對位聚苯）

公稱通徑			內螺紋連接							對焊連接
inch	D	L （mm）		H	管螺紋G	B	重量（Kg）	尺寸				重量（Kg）
inch	D	L （mm）		H	管螺紋G	B	重量（Kg）	L	D1		D2	重量（Kg）
3/8	10	60		57	3/8″	95	0.34	70	10		18	0.32
1/2	15	75		68	1/2″	110	0.47	75	15		24	0.48
3/4	20	80		70	3/4″	110	0.68	90	20		28	0.68
1	25	90		80	1″	140	1.2	100	25		34	1.2
11/4	32	110		85	11/4″	140	1.9	110	32		41	1.9
11/2	38	125		100	11/2″	180	2.7	128	38		49	2.7
2	50	144		110	2″	180	3.9	154	50		62	3.8
21/2	64	186		130	21/2″	200	7.1	193	64		78	7.0
3	78	206		150	3″	250	11.5	222	78		94	11.4
4	98	240		170	4″	250	20.5	273	98		124	20.3
