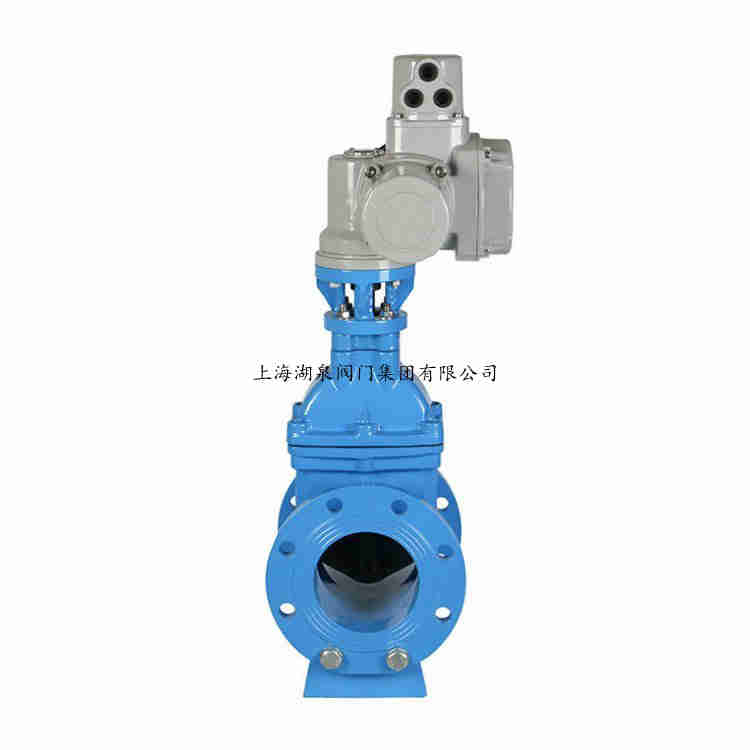

產品名稱：dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥[ 2023-03-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品介紹

上海湖泉閥門集團有限公司Z945X-10 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。適用于公稱壓力PN1.0～16.0MPa,工作溫度80 的名種管路上,用于截斷或接通管路中的介質。可根據用戶的要求配裝各種電動執行機構,實現遠距離控制.適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

二、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥工作原理

閘板隨著閥桿做上升和下降的直線運動，閥桿上有螺紋，當轉動閥桿時，在閥門頂端的螺母和閥體上面的導槽作用下，閥桿會做直線的上下運動，閥桿有帶動閘板同時運動。閘板的運動方向是和管道內介質流動方向垂直的。
因為閥桿螺紋在閥體內部，所以暗桿閘閥在開啟過程中并不能像明桿閘閥那樣，通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下，暗桿閘閥的啟閉狀態以轉不動閥桿為止，但考慮到會有特殊狀況，閥門出現鎖死情況，為了保證管線的生產安全，暗桿閘閥一般在開到閥桿轉不動之后，再回轉1~2圈。
暗桿閘閥在工作過程中的總體高度是不會變的，所以暗桿閘閥在安裝時占用的空間更小，更適合安裝在室內等空間有限的環境中。

三、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品零部件材料

Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料
型號	材料
型號	閥體、閥蓋	閥桿	襯膠閘板	填料
Z945X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（橡膠）	橡膠

四、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品外形及結構尺寸

Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸（mm）
DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
