產品名稱：DZB120-24 防爆型閥門電動裝置[ 2016-06-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

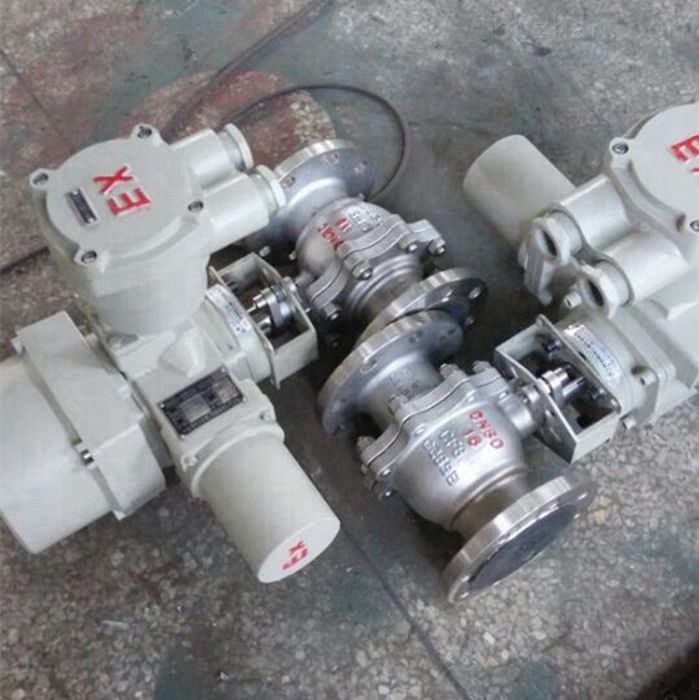

一、DZB120-24 防爆型閥門電動裝置產品介紹

防爆型閥門電動裝置適用閥瓣做直線運動的閥門，如閘閥、截止閥、節流閥、隔膜閥等，其派生產品適用于球閥、蝶閥和風門等。用于閥門的開啟和關閉，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。該裝置具有功能全，性能可靠，控制系統先進、使用維護方便等特點。廣泛應用于電力、冶金、石油、化工、造紙、煤炭、給排水等部門。

二、DZB120-24 防爆型閥門電動裝置技術參數

1、電源：380V、50Hz 特殊要求可在訂貨時提出（110V/127V/220V/415V/440V/660V等）；

2、工作環境：戶外型用于無易燃、易爆和強腐蝕性介質的場所，隔爆型用于含有爆炸性氣體、無強腐蝕性介質的場所；

3、環境溫度：-20℃~+40℃；

4、相對濕度：≤90%（25℃時）；

5、防護等級：IP55

6、工作制：為短時工作制，額定工作時間10分鐘

三、DZB120-24 防爆型閥門電動裝置結構

ZW型和ZB型電動裝置的電氣控制原理圖相同，本圖是根據電力部規劃設計院制定的閥門電動裝置《95典設線路》設計。為向用戶提供足夠的控制定點，電裝行程控制機構上最多可設四組微動開關（開、關向各四只），設有51芯接線端子（特殊供貨提供），通常按開、關各二只微動開關供貨。

四、DZB120-24 防爆型閥門電動裝置安裝及使用注意事項

1、本裝置可以垂直安裝、水平安裝，應便于接下、調試和手動操作。

2、安裝于閥門聯接的牙嵌，軸向間隙不小于1~2mm。

3、安裝后初次使用必須按調試要求進行逐項調試，檢查各部件正常后才能投入使用。

4、本裝置采用閥用三相異步電動機，額定持續工作時間為10min，調試時應予注意。

5、接線時，電纜芯線置于二個墊圈之間，可靠聯接，保證接觸良好和電氣間隙要求。

6、通過接線罩體密封圈的電纜在押金螺母擰緊后，應保證電纜與密封圈之間無間隙。

7、內、外接地均應可靠。

8、拆裝電動裝置時應注意保護隔爆面，所以隔爆面不得損傷和銹蝕，隔爆面應涂204-1型防銹油。

9、搬動時應小心輕放，保持干燥，防止接觸腐蝕性物質，以免損壞電氣元件和機械零件。
