產品名稱：電動不銹鋼蝶閥[ 2021-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動不銹鋼蝶閥產品描述
上海湖泉電動不銹鋼蝶閥專業生產各種型號的多層次硬密封蝶閥,用途廣泛,溫度范圍廣,能按照國標GB,生產各種用途,口徑. 專業生產各種蝶閥,電動不銹鋼法蘭蝶閥,對夾,軟密封,硬密封蝶閥,塑料,襯氟,襯膠,蝸輪蝶閥,規格齊全.為您提供相關標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書,D943W電動不銹鋼蝶閥，質量可靠,價格實惠,交貨及時,售后周到. 電動不銹鋼蝶閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了電動閥門的可靠性且能克服系統自重對閥門正常工作的影響。公司常年備有大量庫存現貨以出廠價直銷，我們直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，選購！

二、電動不銹鋼蝶閥產品特點
1、本閥采用密封結構，閥座與蝶板具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
7、密封閥座水線條設計，密封面平面設計，避免氣動閥因長時間不開而造成的卡位現象。
8、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。
9、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。
10、適用多種標準,有不銹鋼閥體與FTFE閥座可選。

三、電動不銹鋼蝶閥工作原理
蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

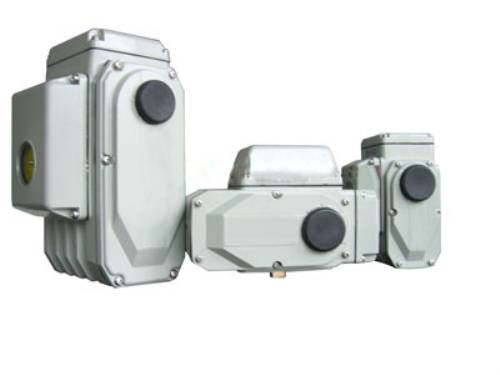

四、電動不銹鋼蝶閥電動執行器技術參數
作用形式：普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項（可選）
防爆型：防爆等級：dⅡBT3/T4
信號反饋：有源信號、S無源信號
帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
手動功能：電動執行器帶有手動開閥、關閥功能
調節型：輸入4～20mA信號,實現閥門調節功能

五、電動不銹鋼蝶閥主要零件材料
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼雙相不銹鋼板
閥座：天然橡膠、三元乙丙、橡膠
閥桿：不銹鋼、 2Cr13、304

六、電動不銹鋼蝶閥安裝注意事項　
1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、在保溫管道上的各類安裝手柄均不得向下。
3、安裝前必須進行外觀檢查，對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。

相關產品: 電動閥門電動閘閥

七、電動不銹鋼蝶閥注意外形連接尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
