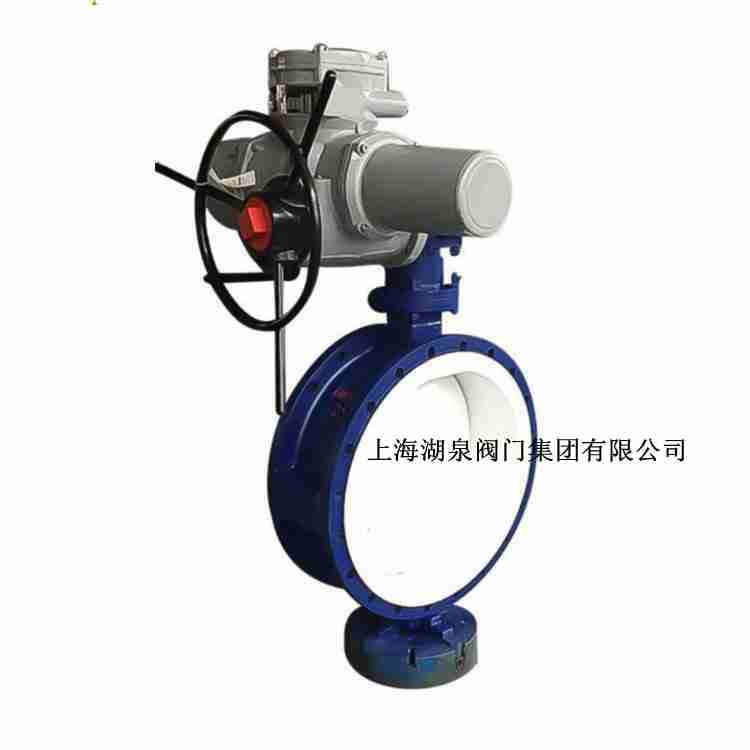

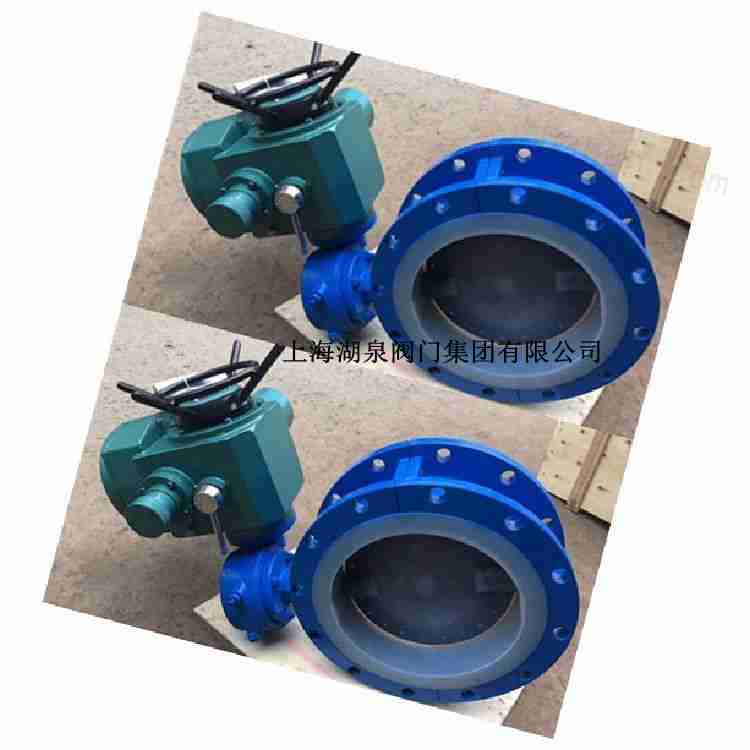

上海湖泉閥門集團有限公司全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200由四氟密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。湖泉閥門電動襯氟蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。湖泉閥門廠家D941F46電動蝶閥系列產品：法蘭蝶閥、襯氟蝶閥、軟密封蝶閥、軟密封法蘭蝶閥、襯氟法蘭蝶閥、軟密封襯氟蝶閥、襯四氟蝶閥、襯四氟軟密封蝶閥、襯四氟法蘭蝶閥、鑄鋼蝶閥、電動蝶閥、軟密封蝶閥、硬密封蝶閥、電動法蘭蝶閥、電動軟密封蝶閥、電動襯四氟蝶閥、軟密封電動法蘭蝶閥、軟密封襯氟電動蝶閥、精小型電動蝶閥、大口徑電動法蘭蝶閥全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，配套簡單、流通能力大。全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。襯四氟電動蝶閥是化工、石油 食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。  全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸 王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。1、小型輕便，容易拆裝及維修，并可在任意位置安裝。2、結構簡單、緊湊，90°回轉開啟迅速。3、操作扭矩小，省力輕巧。4、流量特性趨於直線，調節性能好。5、密封材料耐老化 可適用多種介質。

品牌名稱	上海湖泉閥門
產品型號	D941F46、D941F4、D941PO
公稱通徑	DN40～DN500
壓力范圍	PN10-PN16
閥體材質	鑄鐵，鑄鋼，不銹鋼


全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200型號 產品概述:聚四氟乙烯襯里蝶閥,采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,配以閥座基部的硅橡膠襯墊調節閥門的密封性能;...全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200產品的詳細參數、實時報價、行情走勢、優質商品批發/供應信息,您還可以免費查詢、發布詢價信息等。根據不同工況條件選擇不同的襯里閥體...全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;只有全塑閥座與襯塑蝶板與介質接觸,從而達到產品結構緊湊、外形美觀,工... 本公司專業生產全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200,本頁主要概述了襯四氟電動蝶閥的產品外觀及產品概述,描述了耐腐蝕電動蝶閥的產品技術參數及性能指標,歡迎來電咨詢電動襯氟蝶閥的詳細信息。公稱壓力:PN10-PN16 適用溫度:≤150℃ 適用介質:硫酸、硝酸等腐蝕性介質 產品概述:法蘭電動襯氟蝶閥有開關型和調節型二種,襯氟蝶閥與電動執行機構配套,輸入控制信號(4～20mAD...產品名稱:電動法蘭襯氟蝶閥 型號:D941F46-16C 本閥為我公司生產的電動襯氟蝶閥該閥門是襯里防腐閥門的 基礎上安裝電動執行器以達到控制啟閉的目的。

全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200技術參數及執行標準
襯里蝶閥
連接形式  對夾式襯氟蝶閥 法蘭式襯氟蝶閥
傳動方式  手動襯氟蝶閥、蝸輪傳動襯氟蝶閥、氣動襯氟蝶閥、電動襯氟蝶閥
公稱壓力  PN1.0Mpa、PN1.6Mpa
閥門材料  灰鑄鐵、碳鋼、不銹鋼
襯里材料  PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡膠
適用介質  詳見防腐襯里材料 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類
工作溫度  (℃) -15~150℃
設計制造  GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
結構長度  GB/T 12221-89
連接法蘭  JB/T 82.1-94、GB/T9113.1-2000
壓力試驗  GB/T 13927-1992

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
		PN1.6（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

 湖泉閥門全襯四氟電動法蘭蝶閥D941F46/F4-16C DN200也可以根據客戶要求進行來單訂做。客戶至上、滿足客戶的要求就是我們永遠的目標。 上海湖泉閥門集團有限公司已建立了完善的質保體系和完整的售后服務機構。用現代化企業管理模式來指導我們?nèi)粘Ｐ袨楣ぷ鳌橛脩籼峁┤獭?服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供解決方案。 我們一直在努力并且希望為您提供：詳細的售前技術指導和選型、按質按量按時的售中合同執行服務、專業快捷及時的售后服務。
