上海湖泉閥門廠家電動法蘭球閥接線圖

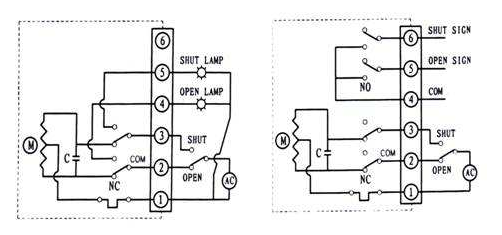

1、2、3為220V電源輸入來端，其中1為白線是公共端，一般接零線，2為開控制輸入，3為關控制輸入，藍線：電源動閥關電源、紅線：電動閥開電源（2，3通過一個開關再接入220V火線,不可同時得電，最好用轉換開關，每百次只能一個得電。）4、5、6為閥門位置反饋開關，（）綠線：信號反饋共用端）其中5接反饋公共端，一般為（反饋電源任意一根度即可），4在閥門開到位時接通5，給出一個閥門開到位的問信號；6在閥門關到位的時候接通5，給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出答，要在反饋回路接上一個電源，220V/DC24V。黑線：閥門開時輸出信號電源（220V），黃線：閥門關時輸出信號電源（220V）。

電動法蘭球閥安裝步驟

1、取掉法電動蘭球閥法蘭端兩邊的保護蓋，在球閥完全打開的狀態下進行沖洗清潔。
2、檢查Q閥孔，然后清洗閥孔。沖洗和清除干凈管道中所有堆積的雜質（這些物質可能會損壞閥座和球）。
3、在安裝期間，請不要利用閥的閥桿或手柄（手輪）部分作為起重物品的支點，以避免出現倒塌和其他意外事故。
4、它可以放置于管道的任何位置和方向。兩頭先各自固定在一個法蘭片上，然后在兩頭法蘭盤片之間加上法蘭墊片，固定好。放置的順序如下圖：
5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來清除管線的偏離。
6、然后用螺栓將兩個法蘭片對準法蘭孔拉緊使其緊密結合。
7、在對球閥的分解與再裝配過程，需要對有密封性零部件的保護，特別是非金屬零部件，像O型圈等部件使用專用的工具。
8、球閥閥體重新裝配時螺栓必須對稱、逐步、均勻地擰緊。
9、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布。
10、裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
