電動閘閥 Z941H-2.5 DN200 不配電動頭與現場電動頭配合電動頭為220V

[ 2024-04-22 ]

電動閘閥 Z941H-2.5 DN200 不配電動頭與現場電動頭配合電動頭為220V——Z941H-25 DN200雙法蘭連接高溫電動閘閥是在管路中用途比較廣的一種閥門，主要起到接通和截?cái)嘟橘|(zhì)的作用。不適用于調節介質的流量，但能根據閥桿升降的高低來判斷流量大小(如消防用彈性座封閘閥配有啟閉刻度)。閘閥相比較其它閥門，對壓力、溫度、口徑等要求的適用范圍要廣。

閘閥根據內部結構的不同可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。

根據閥桿支架的不同又可分為：明桿閘閥和暗桿閘閥。

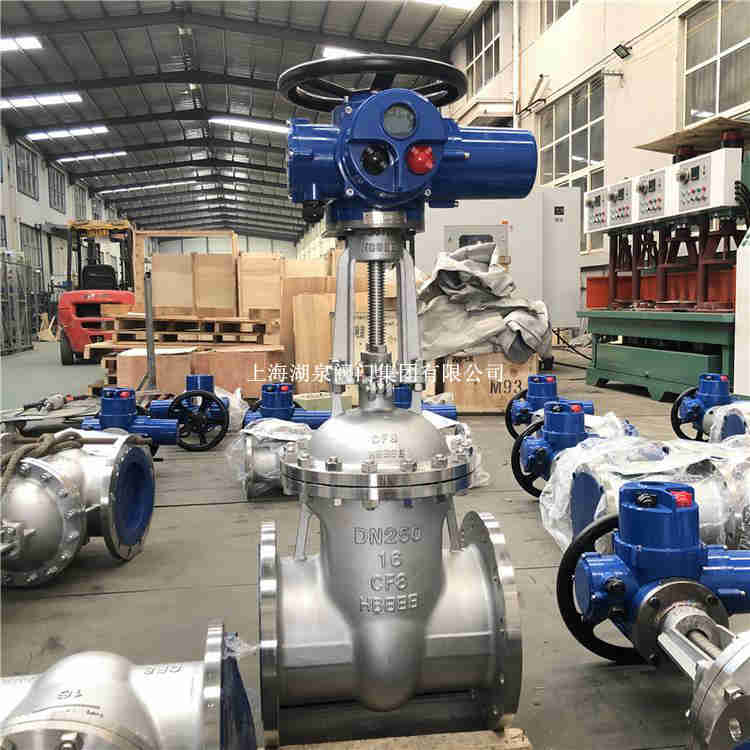

閘閥廠家

1、閥體

閥體形式	直通鑄造閥
公稱通徑	DN50～600mm
公稱壓力	國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

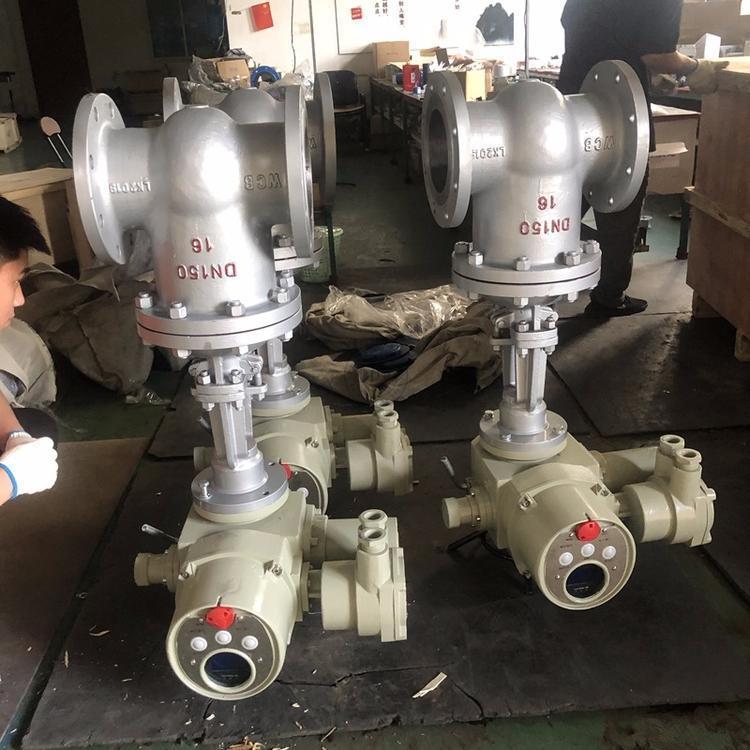

閘閥電動閥
2、閥內件

閥板形式	垂直板式
流量特性	快開特性

3、執行機構

執行器型號	DZW系列、DKJ系列、Q系列
主要技術參數	電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪
	環境溫度：-20～+60℃、環境濕度：≤90%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

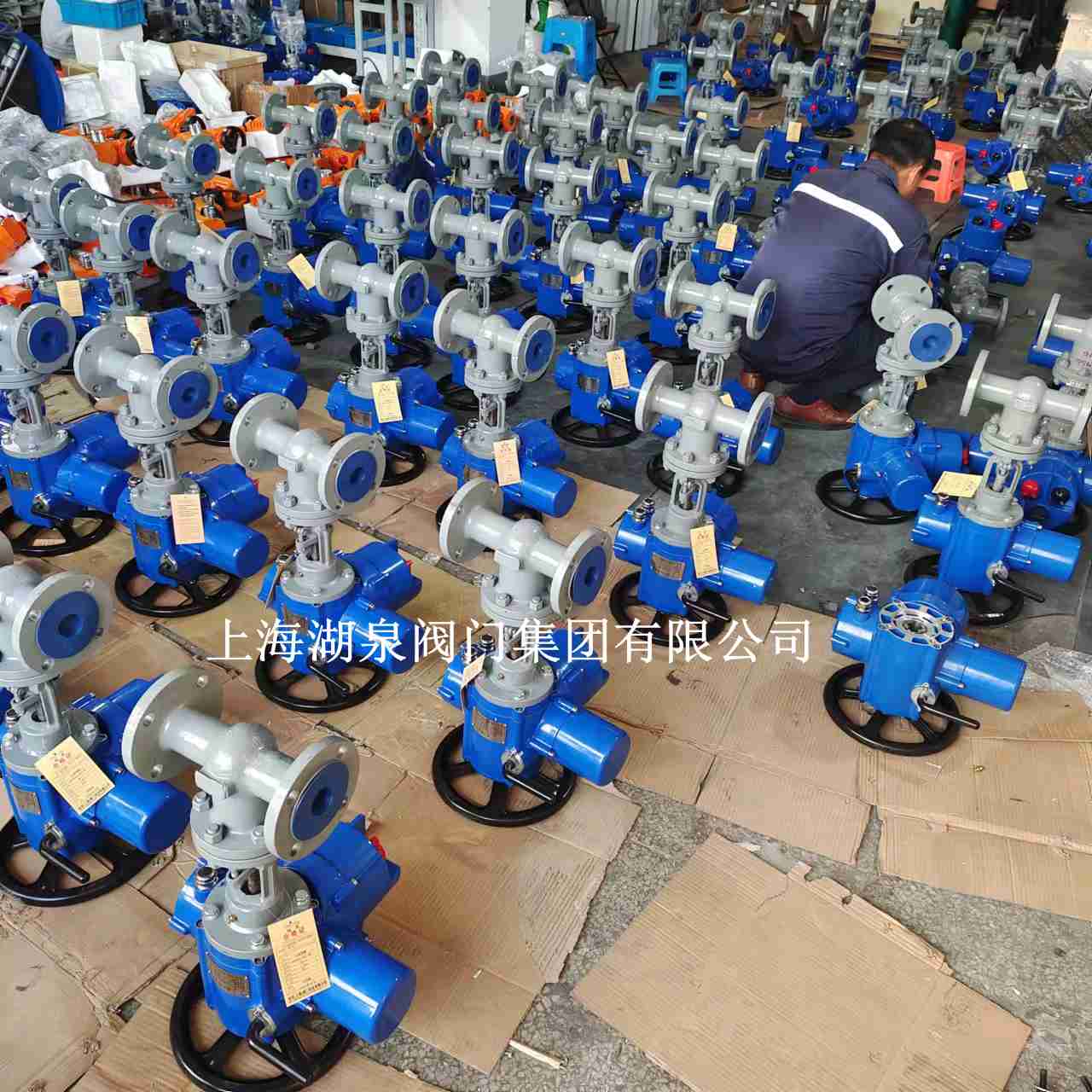

電動閥

主要零件材料

1	閥體	HT200、WCB、CF8、CF3、CF8M、CF3M
2	閥板	WCB、CF8、CF3、CF8M、CF3M
3	閥桿	2Cr13、304、316、316L
4	墊片	聚四氟乙烯、金屬石墨墊片
5	閥蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
6	填料	柔性石墨、V型聚四氟乙烯填料
7	壓蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
8	支架	HT200、WCB、CF8、CF3、CF8M、CF3M
9	電動執行器	殼體(HT200、WCB)

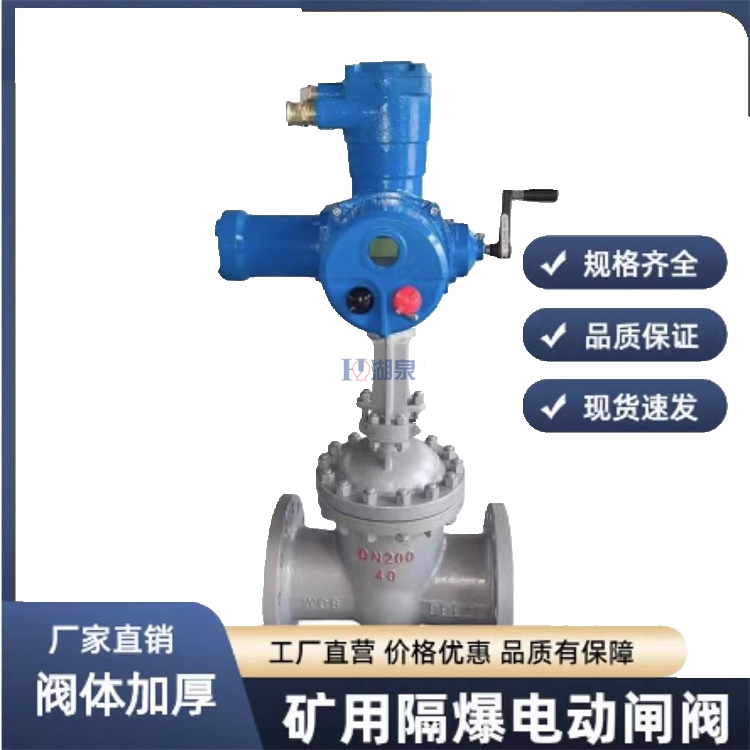

電動閥廠家
1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3、缺相保護：具有電源缺相保護功能。

4、控制模式：智能防爆型電動鑄鋼閘閥遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

本文標題：電動閘閥 Z941H-2.5 DN200 不配電動頭與現場電動頭配合電動頭為220V 本文地址：http://www.82279.cn/tech-zhafa/5326.html
