z941h-40c閘閥結構圖及產品介紹說明

[ 2024-06-20 ]

z941h-40c閘閥是一種常見的工業閥門，具有結構簡單、操作方便、密封性能好等特點。下面將對其結構圖及產品進行詳細介紹。 z941h-40c閘閥由閥體、閥蓋、閥瓣等組成。閥體一般采用高強度鑄鐵、碳鋼等材料制成，具有良好的耐腐蝕性和耐高溫性能，能夠適應各種工況環境。閥蓋是用來封堵閥體的開口，通常采用與閥體材料相同的材料制成，保證了整個閥門的一致性和可靠性。閥瓣是閘閥中關鍵的部件，通過閥桿與手輪或其他傳動裝置相連，用于控制閥門的開閉操作。 z941h-40c閘閥的產品特點有以下幾個方面。首先，該閘閥具有密封可靠的特點，閥瓣與閥座之間采用金屬與金屬的密封方式，能夠有效防止介質泄漏，確保系統的安全性。其次，操作方便，開閉靈活，只需通過手動裝置或電動裝置即可實現操作，無需額外的動力源。第三，流阻小，閥體內通道流線型設計合理，減小了流體的阻力，提高了流量的傳遞效率。第四，適用范圍廣，適用于水、油、氣等多種介質的控制，具有較強的通用性。綜上所述，z941h-40c閘閥是一種具有良好性能的閥門產品。其結構圖清晰簡潔，操作方便，并具備密封可靠、流阻小等優點。在工業領域中得到了廣泛應用。希望本文的介紹能夠對您了解z941h-40c閘閥有所幫助。
z962y

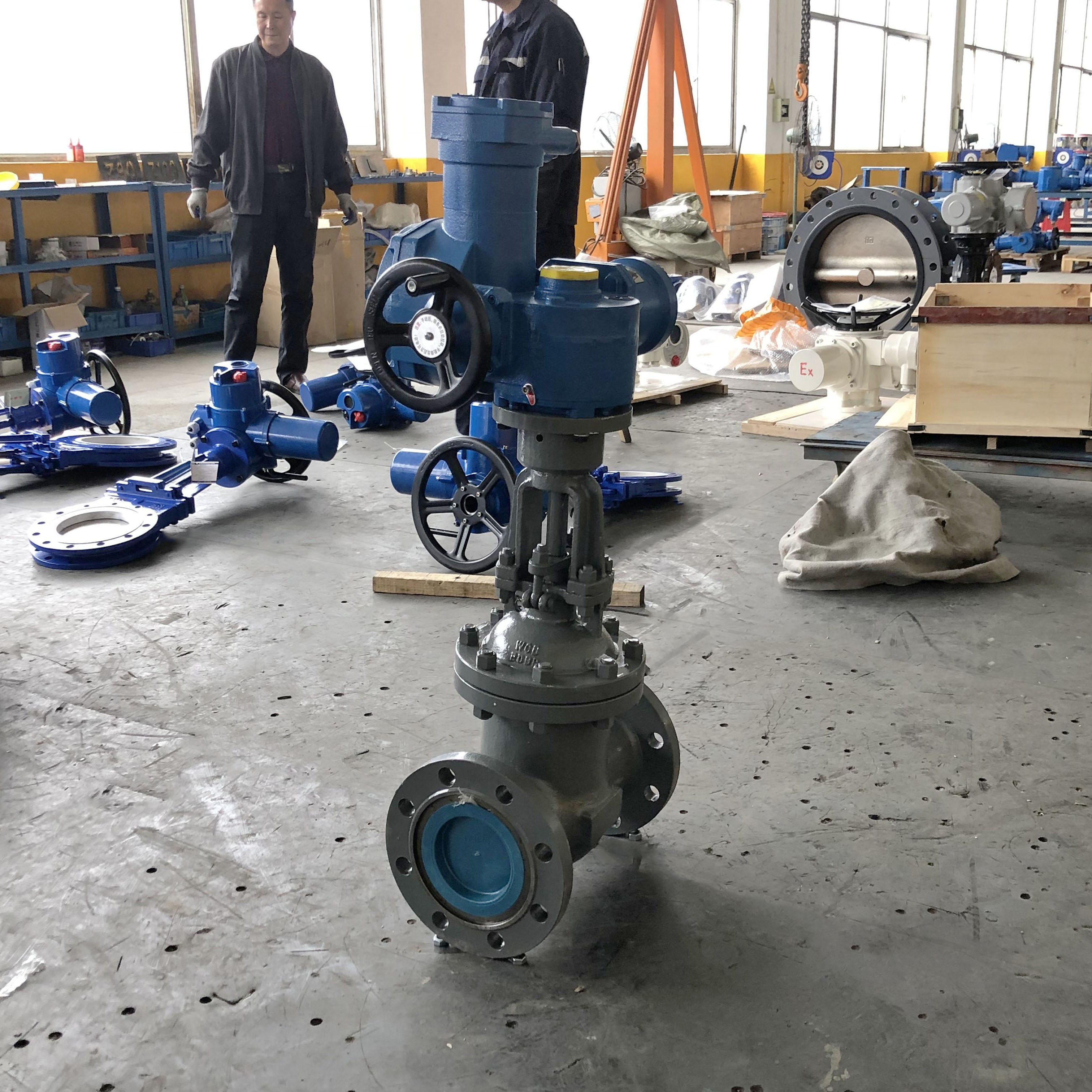

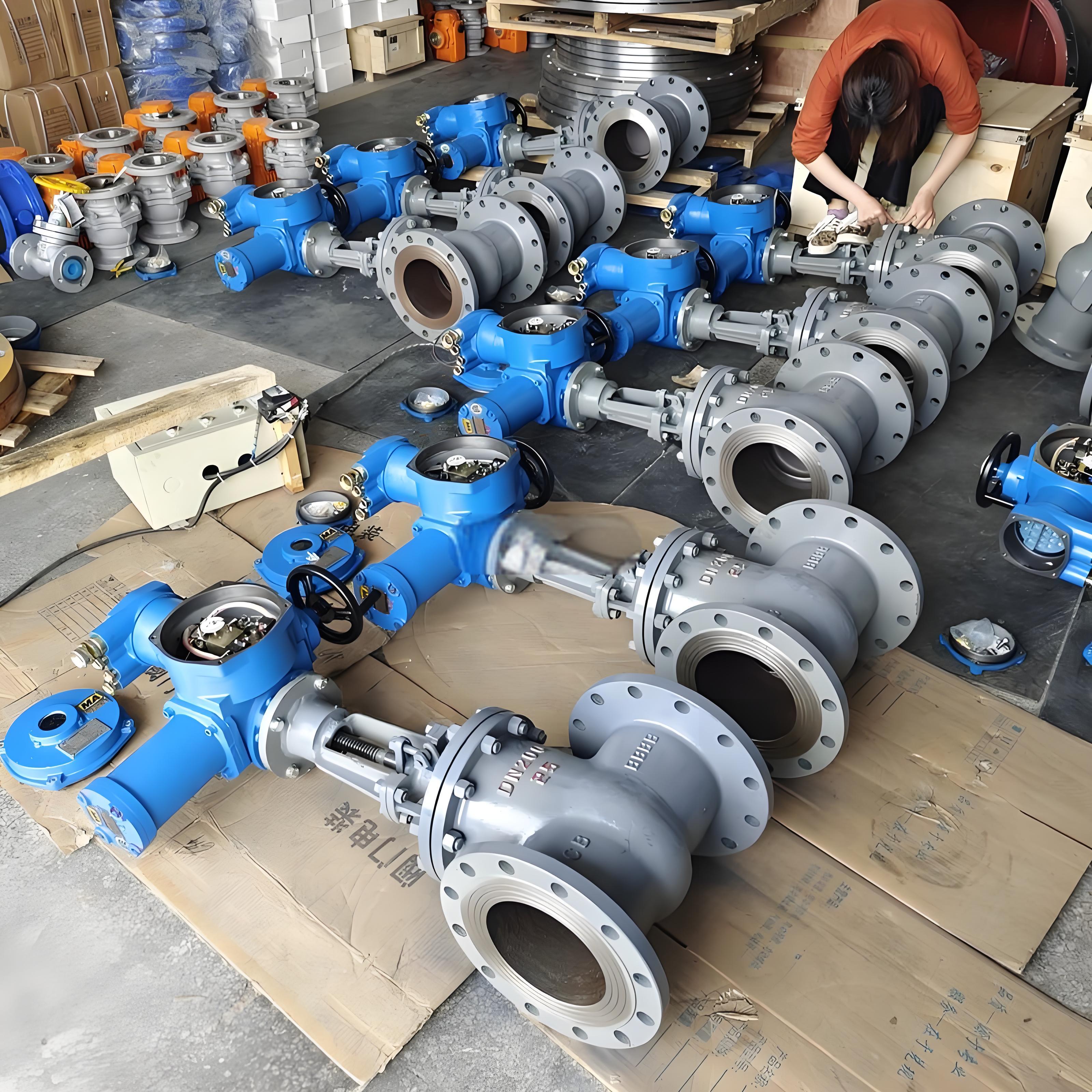

Z941H鑄鋼電動閘閥主要特點及用途：

1、電動閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。
5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

■ Z941H鑄鋼電動閘閥設計、制造標準：

1．Z941H電動法蘭閘閥設計制造按GB/T 12234-89
2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
3、電動閘閥法蘭連接尺寸按：JB/T 79-94
4、Z941H電動閘閥閥門檢查和試驗按GB/T 13927-92
電動閥

電動閘閥主要外形連接尺寸（PN40）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸（mm）										電動裝置
公稱通徑DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
40	200	145	110	85	76	18	4-Φ18	3	4	617	ZB15
50	250	160	125	100	88	20	4-Φ18	3	4	665	ZB15
65	280	180	145	120	110	22	8-Φ18	3	4	680	ZB15
80	310	195	160	135	121	22	8-Φ18	3	4	752	ZB15
100	350	230	190	160	150	24	8-Φ23	3	4.5	846	ZB20
125	400	270	220	188	176	28	8-Φ25	3	4.5	908	ZB20
150	450	300	250	218	204	30	8-Φ25	3	4.5	1087	ZB40
200	550	375	320	282	260	38	12-Φ30	3	4.5	1243	ZB40
250	650	445	385	345	313	42	12-Φ34	3	4.5	1429	ZC45
300	750	510	450	408	364	46	16-Φ34	4	4.5	168	ZC60
350	850	570	510	465	422	52	16-Φ34	4	5	1738	ZC90
400	950	655	585	535	474	58	16-Φ41	4	5	1897	ZC120
450	1050	680	610	560	524	60	20-Φ41	4	5	2104	ZC180
500	1150	755	670	612	576	62	20-Φ48	4	5	2401	ZC180
