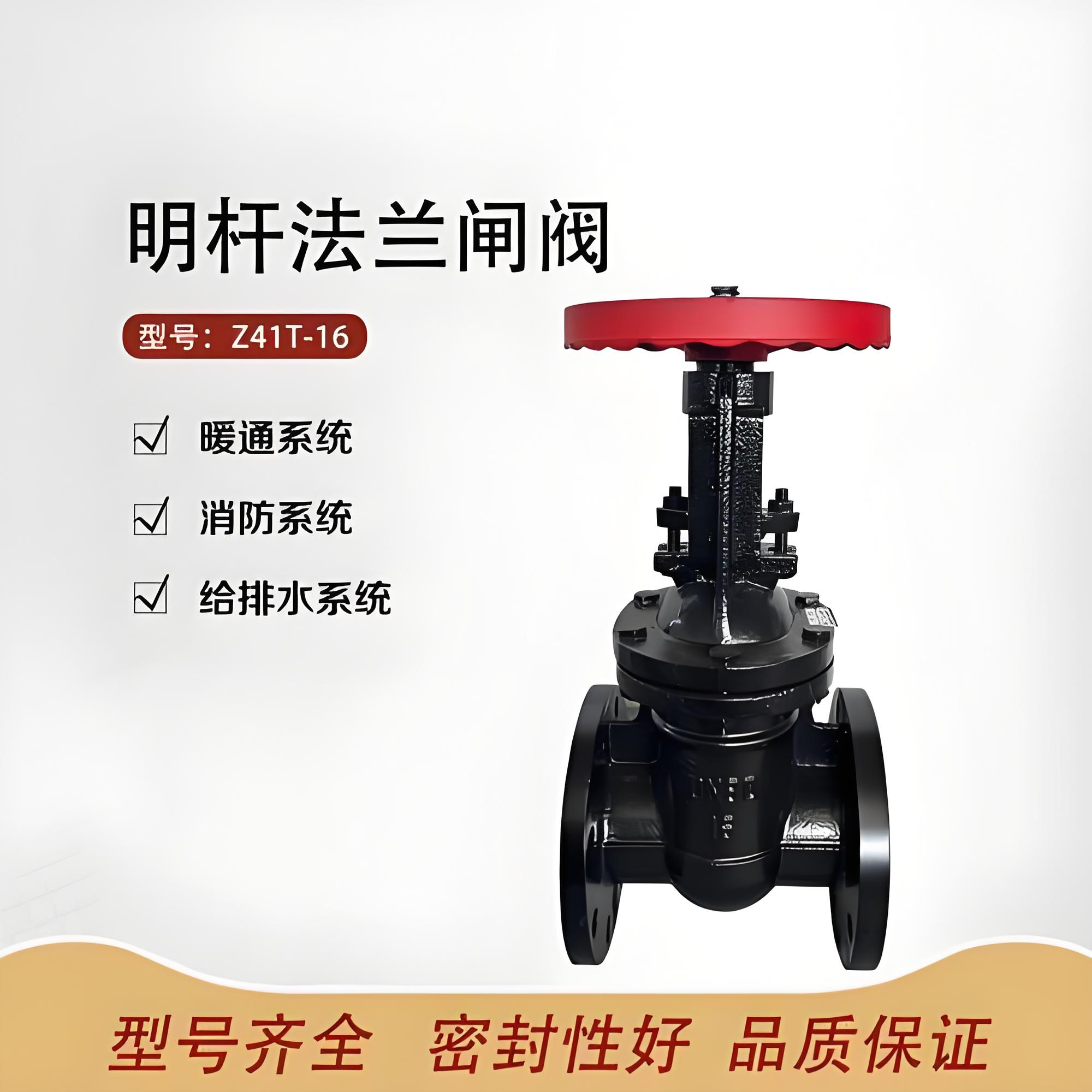

Z41T-10 DN150鑄鐵明桿閘閥生產廠家及產品技術參數

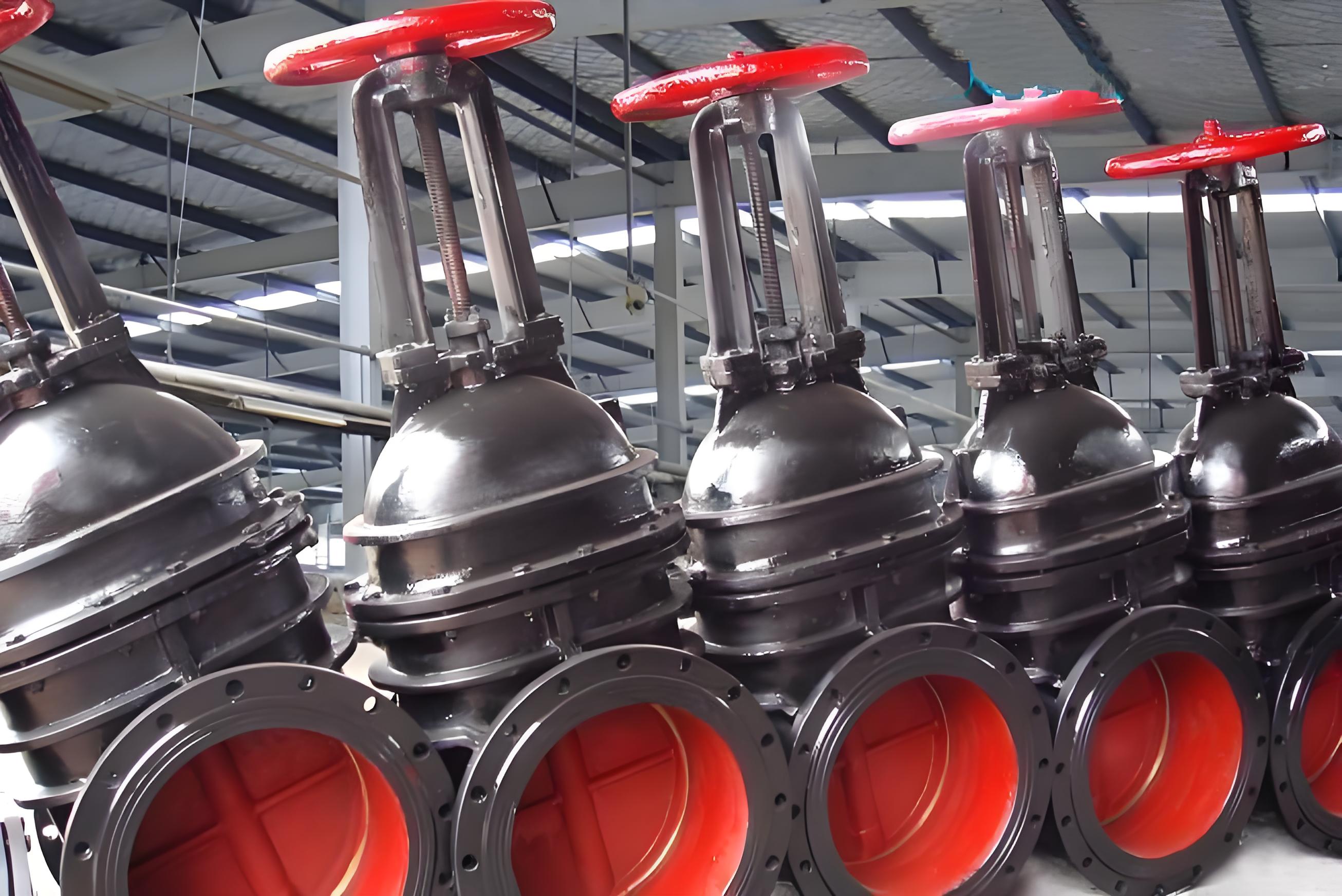

鑄鐵明桿閘閥是一種常用的流體控制設備，主要用于接通和斷流管路中的介質。其結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小，適用于各種工業領域。
結構特點
鑄鐵明桿閘閥的主要結構包括閥體、閥蓋、閥桿、閥板和填料函等。閥桿暴露在外，便于觀察其運行狀態，確保安全可靠的操作。其密封面通常采用不銹鋼和硬質合金，使用壽命長，密封可靠。
工作原理
鑄鐵明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式是楔形閘板，可以做成剛性或彈性以適應不同的工況需求。
應用領域
鑄鐵明桿閘閥廣泛應用于石油、化工、電力、冶金、城市供水、排水、污水處理、農業灌溉、消防系統、建筑供暖和制藥工業等領域。它適用于控制水、油、氣、蒸汽等流體的輸送，確保生產過程的安全和穩定。
選購要點
在選購鑄鐵明桿閘閥時，需要注意以下幾點：
- 壓力等級：根據實際工況選擇合適的壓力等級，確保閥門能夠承受工作壓力，避免發生安全事故。
- 連接方式：根據管道材質和連接方式選擇合適的連接方式，確保閥門與管道之間的連接緊密可靠。
- 材質：選擇優質的鑄鐵材質，并注意其表面處理，確保閥門具有良好的耐腐蝕性和長期使用性能。
綜上所述，鑄鐵明桿閘閥憑借其結構緊湊、操作簡便、密封可靠等特點，在多個工業領域中發揮著重要作用。
| 鑄鐵閘閥型號：Z41T | 鑄鐵閘閥公稱通徑：50MM-1200MM | 鑄鐵閘閥使用壓力：1.0MPA -1.6MPA |
| 鑄鐵閘閥連接方式：法蘭連接 | 鑄鐵閘閥形式：手動 | 鑄鐵閘閥主要功能：起開關作用 |
| 鑄鐵閘閥使用介質：水工業管道 | 鑄鐵閘閥材質：HT200鑄鐵 | 鑄鐵閘閥標準：機械部標準或定做非標 |
鑄鐵明桿閘閥Z41T-10主要技術參數
| 型號 | 公稱壓力MPa | 試驗壓力MPa |
工作 溫度 |
使用 介質 |
||
| 強度 | 密封（液） | 低壓密封（氣） | ||||
| Z41T-10 | 1.0 | 1.5 | 1.1 | 0.6 | ≤200℃ | 水、蒸汽 |
| Z41T-10C | ||||||
鑄鐵明桿閘閥Z41T-10主要外形尺寸
|
口徑 DN(mm) |
Z41H(T)-10(10C) | ||||
| L | D | H | H1 | D0 | |
| 40 | 165 | 145 | 250 | 295 | 160 |
| 50 | 180 | 160 | 270 | 325 | 180 |
| 65 | 195 | 180 | 300 | 380 | 180 |
| 80 | 210 | 195 | 330 | 420 | 200 |
| 100 | 230 | 215 | 410 | 520 | 200 |
| 125 | 255 | 245 | 470 | 610 | 240 |
| 150 | 280 | 280 | 550 | 710 | 240 |
| 200 | 330 | 335 | 700 | 915 | 320 |
| 250 | 380 | 390 | 830 | 1095 | 320 |
| 300 | 420 | 445 | 960 | 1275 | 400 |
| 350 | 450 | 500 | 1130 | 1500 | 400 |
| 400 | 480 | 565 | 1345 | 1760 | 500 |
| 450 | 510 | 615 | 1450 | 1920 | 500 |
| 500 | 540 | 670 | 1650 | 2170 | 720 |
| 600 | 600 | 780 | - | - | - |
| 700 | 660 | 895 | |||
| 800 | 720 | 1010 | |||
| 900 | 780 | 1110 | |||
| 1000 | 840 | 1220 | |||
| 1200 | 960 | 1450 | - | - | |
主要零件材料
| 型號 | 閥體 | 閥蓋 | 閘板 | 閥桿螺母 | 閥桿 | 填料 |
| Z41H(T)-10 | 灰鑄鐵 | 灰鑄鐵 | 銅 | 不銹鋼 | 油浸石棉盤根 | |
